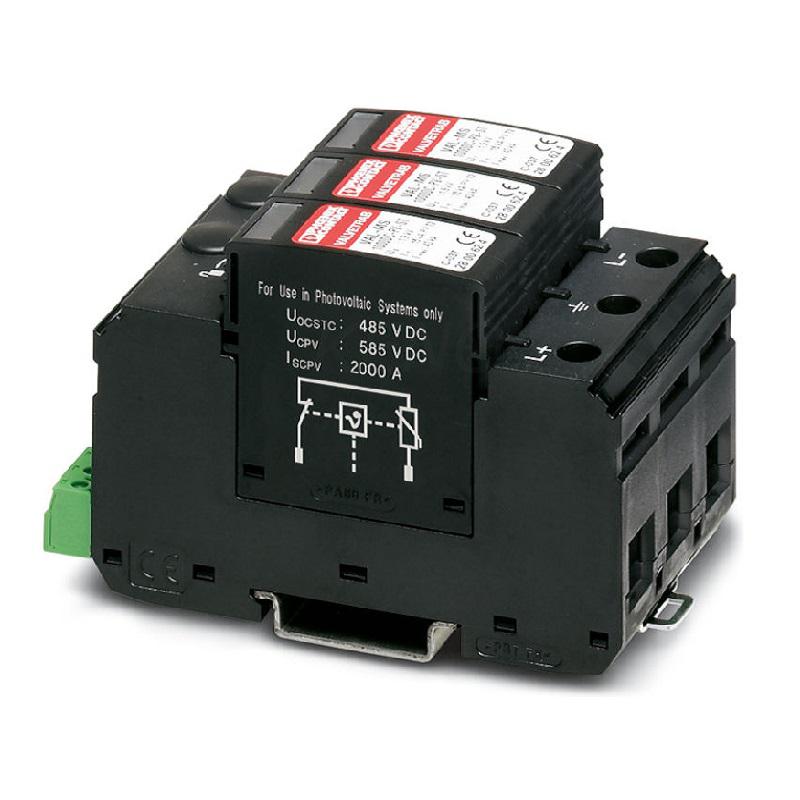

Parafoudre DC Type 1+2 Phoenix Contact 1099593 VAL-MS-T1/T2 1000DC-PV/2+V-FM avec Contact
Le Phoenix Contact VAL-MS-T1/T2 1000DC-PV/2+V-FM/40 (référence 1099593) est un parafoudre combiné de Type 1+2 pour le côté courant continu des installations photovoltaïques jusqu'à 1170 V DC. Il doit être employé lorsque le bâtiment est équipé d'une installation de protection contre la foudre (LPS) ou lorsqu'il existe un risque de courant de foudre direct sur la ligne DC : l'appareil écoule aussi bien le courant de foudre directe (Iimp 5 kA, onde 10/350 µs) que les surtensions induites et de manœuvre (In 15 kA, onde 8/20 µs).
La structure est en configuration Y (2+V) avec trois voies de protection — L+ / L−, L+ / PE et L− / PE — sur une base à trois positions avec cartouches débrochables surveillées thermiquement et indicateur optique d'état sur chaque module. La version FM ajoute un contact de signalisation à distance qui permet de reporter au système de supervision ou à l'enregistreur de données l'épuisement d'un élément de protection, fonction particulièrement utile dans les installations non surveillées. L'installation se fait sur rail DIN de 35 mm dans le coffret de raccordement DC, en amont de l'onduleur.
Points forts
Protection combinée Type 1+2Un seul appareil couvre à la fois le courant de foudre directe (10/350 µs) et les surtensions induites et de manœuvre (8/20 µs).
Adapté aux strings jusqu'à 1170 V DCLa Ucpv de 1170 V DC le rend compatible avec les générateurs photovoltaïques à 1000 V DC de tension de système.
Contact de signalisation à distance (FM)Le contact auxiliaire reporte l'épuisement d'un élément de protection à une supervision distante, utile sur les installations non surveillées.
Configuration Y à trois voiesLes voies L+/L−, L+/PE et L−/PE avec éclateur en série annulent le courant de fuite vers la terre en service normal.
Cartouches débrochables surveilléesLes éléments de protection se remplacent par enfichage sans toucher au câblage ; chaque module a un indicateur optique d'état.
Montage sur rail DINBase à 3 positions pour rail de 35 mm, bornes à vis jusqu'à 35 mm² rigide, indice IP20 bornes occupées.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | 1099593 |
| Type de produit | Parafoudre combiné courant de foudre et surtension pour photovoltaïque |
| Côté installation | Courant continu (CC), entre le générateur PV et l'onduleur |
| Marque et modèle | Phoenix Contact VAL-MS-T1/T2 1000DC-PV/2+V-FM/40 — réf. 1099593 |
| Parafoudre (type) | Type 1+2 (classe I + II) |
| Tension maximale de service Ucpv | 1170 V CC |
| Courant de foudre Iimp (10/350 µs) | 5 kA par voie |
| Courant nominal de décharge In (8/20 µs) | 15 kA |
| Courant maximal de décharge Imax (8/20 µs) | 40 kA |
| Niveau de protection Up | ≤ 3,5 kV |
| Voies de protection | 3 (L+ / L−, L+ / PE, L− / PE) — configuration Y « 2+V » |
| Signalisation à distance | Oui, contact de signalisation à distance (version FM) |
| Éléments de protection | 3 cartouches débrochables à surveillance thermique, avec indicateur optique d'état |
| Montage | Rail DIN 35 mm (embase à 3 positions) |
| Section de raccordement | Jusqu'à 35 mm² rigide / 25 mm² souple (bornes à vis M5) |
| Indice de protection | IP20 (toutes les bornes occupées) |
| Température de fonctionnement | De −40 °C à +80 °C |
| Dimensions | 54,00 × 100,00 × 65,70 mm |
| Poids | 0,38 kg |
| Normes | EN 61643-31 / IEC 61643-31 |
Documentation
PDFFiche technique 1099593Document officiel du fabricantL'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
