Parafoudre DC Type 2 Phoenix Contact 1466772 VAL-SPP-T2-1000DC-PV-2+V-UT

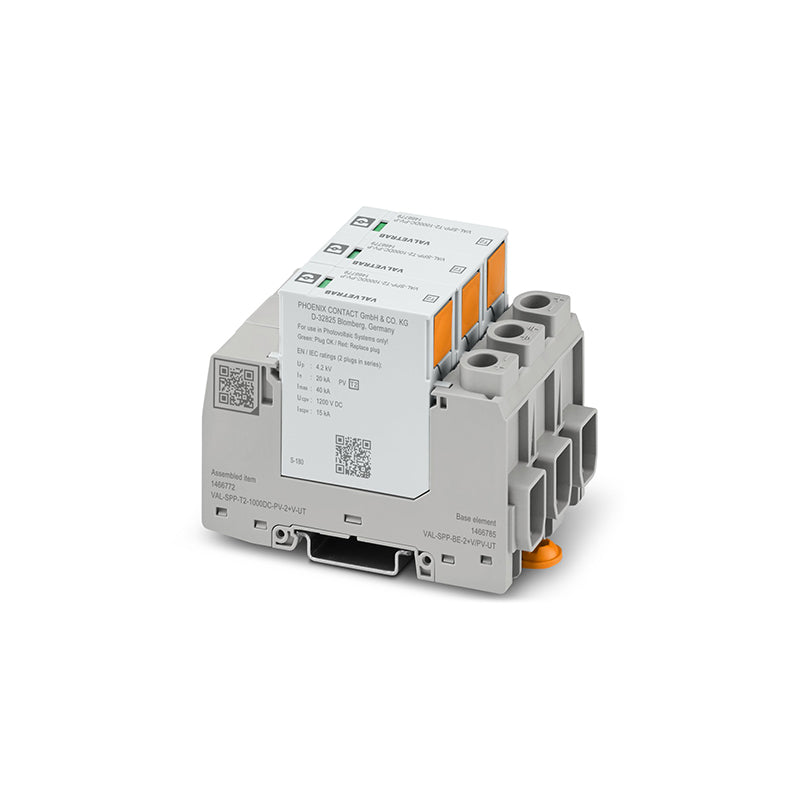

Le Phoenix Contact VAL-SPP-T2-1000DC-PV-2+V-UT (référence 1466772) est un parafoudre de Type 2 (classe II) de la famille Safe Protection Plus, destiné au côté courant continu des installations photovoltaïques avec une tension de service permanente jusqu'à 1200 V DC. Il se monte sur rail DIN de 35 mm dans le coffret de raccordement DC, entre les strings et l'onduleur, et limite les surtensions d'origine atmosphérique indirecte et de manœuvre qui circulent sur les câbles de string.
L'appareil est réalisé en configuration Y (2+V), avec trois parcours de protection — DC+ / DC−, DC+ / PE et DC− / PE — obtenus sur une base à trois positions avec trois éléments de protection débrochables et surveillés thermiquement. Chaque cartouche dispose d'une signalisation optique de défaut, si bien que l'opérateur repère d'un coup d'œil l'élément à remplacer. Le sigle UT désigne la base à bornes universelles à vis, qui acceptent des conducteurs rigides jusqu'à 25 mm², tandis que l'indice IP20C garantit la protection contre le contact avec le doigt d'épreuve une fois l'appareil installé.
Points forts
Protection Type 2 jusqu'à 1200 V DCLa Ucpv de 1200 V DC couvre les générateurs photovoltaïques à 1000 V DC de tension de système, avec une large marge de sécurité.
Capacité d'écoulement élevéeIn de 20 kA et Imax de 40 kA (onde 8/20 µs), avec un niveau de protection Up ≤ 4,2 kV.
Configuration Y à trois voiesLes parcours DC+/DC−, DC+/PE et DC−/PE avec éclateur en série excluent le courant de fuite vers la terre en service normal.
Cartouches débrochables surveillées thermiquementLes trois éléments de protection se remplacent par enfichage, chacun avec signalisation optique de défaut, sans intervenir sur le câblage.
Bornes universelles UTBornes à vis M5 pour conducteurs souples de 1,5 à 16 mm² et rigides de 1,5 à 25 mm².
Construction robusteIndice IP20C appareil installé et plage de température étendue de −40 °C à +85 °C.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | 1466772 |
| Type de produit | Parafoudre (SPD) pour photovoltaïque |
| Côté installation | Courant continu (CC), entre les strings PV et l'onduleur |
| Marque et modèle | Phoenix Contact VAL-SPP-T2-1000DC-PV-2+V-UT — réf. 1466772 |
| Parafoudre (type) | Type 2 / classe II (EN 61643-31) |
| Tension maximale de service Ucpv | 1200 V CC |
| Courant nominal de décharge In (8/20 µs) | 20 kA |
| Courant maximal de décharge Imax (8/20 µs) | 40 kA |
| Niveau de protection Up | ≤ 4,2 kV |
| Voies de protection | 3 (CC+ / CC−, CC+ / PE, CC− / PE) — configuration Y « 2+V » |
| Éléments de protection | 3 cartouches débrochables à surveillance thermique, avec signalisation optique de défaut |
| Signalisation à distance | Non (variante -R, réf. 1466773, pour la version avec contact à distance) |
| Montage | Rail DIN 35 mm (embase à 3 positions) |
| Section de raccordement | Souple de 1,5 à 16 mm² ; rigide de 1,5 à 25 mm² (bornes à vis M5) |
| Indice de protection | IP20C (appareil installé) |
| Température de fonctionnement | De −40 °C à +85 °C |
| Dimensions | 71,50 × 96,60 × 53,40 mm |
| Poids | 0,299 kg |
| Normes | EN 61643-31 / IEC 61643-31 |
Documentation
PDFFiche technique 1466772Document officiel du fabricantL'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
