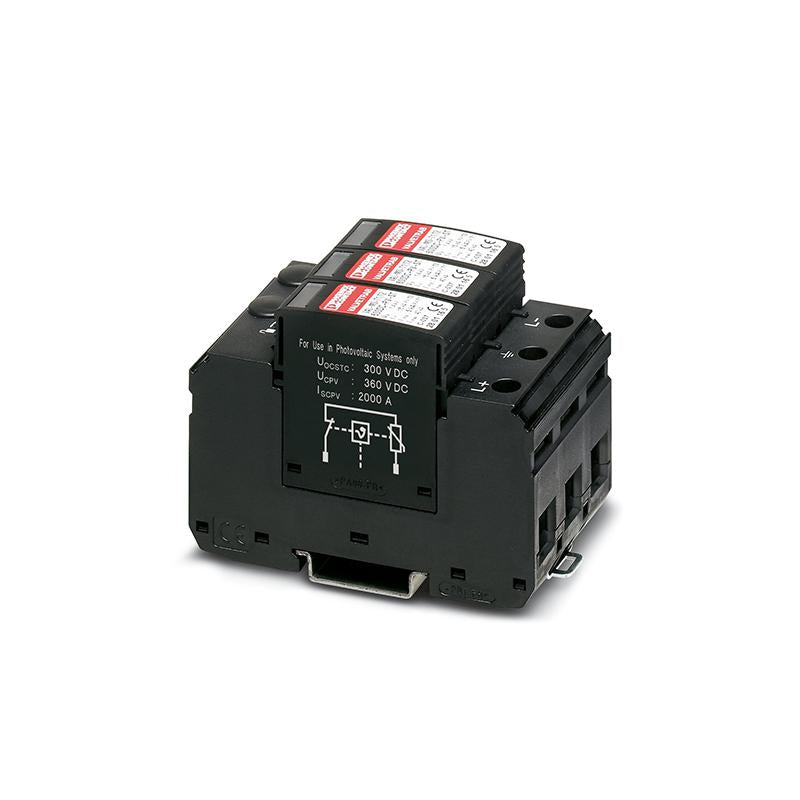

Parafoudre DC Type 2 Phoenix Contact 2800642 VAL-MS 600DC-PV/2+V
Le parafoudre Phoenix Contact VAL-MS 600DC-PV/2+V (référence 2800642) est un limiteur de surtensions de Type 2 (classe II) conçu spécifiquement pour le côté courant continu des installations photovoltaïques jusqu'à 800 V DC de tension de service permanente. Il s'installe sur rail DIN de 35 mm à l'intérieur du coffret de raccordement DC, entre le générateur photovoltaïque et l'onduleur, et protège les modules, les câbles de string et l'entrée MPPT de l'onduleur contre les surtensions induites par la foudre indirecte et par les manœuvres.
L'appareil adopte la classique configuration en Y (2+V) avec trois voies de protection — L+ / L−, L+ / PE et L− / PE — réalisée avec des varistances et un éclateur en série, solution qui annule le courant de fuite vers la terre en conditions normales. Il se compose d'une base à 3 positions avec éléments de protection débrochables et surveillés thermiquement : chaque cartouche porte un indicateur optique d'état qui signale quand l'élément est épuisé et doit être remplacé, sans avoir à démonter le câblage. Le comportement en cas de défaut est à circuit ouvert (Open-Circuit Mode).
Points forts
Protection Type 2 pour strings PVElle limite les surtensions d'origine atmosphérique indirecte et de manœuvre côté DC, protégeant modules, câbles et entrées MPPT de l'onduleur.
Tension de service jusqu'à 800 V DCLa Ucpv de 800 V DC couvre les strings photovoltaïques dont la tension à vide nominale atteint 600 V DC.
Configuration Y à trois voiesLes voies L+/L−, L+/PE et L−/PE avec éclateur en série éliminent le courant de fuite vers la terre en service normal.
Cartouches débrochables avec signalisation optiqueLes trois éléments de protection surveillés thermiquement se remplacent par enfichage et affichent leur état par un indicateur optique sur chaque module.
Décharge nominale 15 kA, maximale 40 kAIn de 15 kA et Imax de 40 kA (8/20 µs) avec un niveau de protection Up ≤ 2,7 kV.
Montage sur rail DIN en coffretLargeur 53,4 mm sur rail de 35 mm, bornes à vis M5 jusqu'à 35 mm², indice IP20 avec toutes les bornes occupées.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | 2800642 |
| Type de produit | Parafoudre (SPD) pour photovoltaïque |
| Côté installation | Courant continu (CC), entre le générateur PV et l'onduleur |
| Marque et modèle | Phoenix Contact VAL-MS 600DC-PV/2+V — réf. 2800642 |
| Parafoudre (type) | Type 2 / classe II (PV II selon EN 50539-11) |
| Tension maximale de service Ucpv | 800 V CC |
| Courant nominal de décharge In (8/20 µs) | 15 kA |
| Courant maximal de décharge Imax (8/20 µs) | 40 kA |
| Niveau de protection Up | ≤ 2,7 kV |
| Voies de protection | 3 (L+ / L−, L+ / PE, L− / PE) — configuration Y « 2+V » |
| Éléments de protection | 3 cartouches débrochables à surveillance thermique, avec signalisation optique d'état sur chaque module |
| Mode de défaillance | En circuit ouvert (Open-Circuit Mode, OCM) |
| Montage | Rail DIN 35 mm (embase à 3 positions) |
| Section de raccordement | De 1,5 à 35 mm² rigide (bornes à vis M5) |
| Indice de protection | IP20 (toutes les bornes occupées) |
| Température de fonctionnement | De −40 °C à +80 °C |
| Couleur | Noir intense RAL 9005 |
| Dimensions | 53,40 × 90,00 × 65,50 mm |
| Poids | 0,31 kg |
| Normes | EN 50539-11 |
Documentation
PDFFiche technique 2800642Document officiel du fabricantL'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
