Parafoudre Phoenix Contact 1791818 Type 2 275 V 3+1 Débrochable

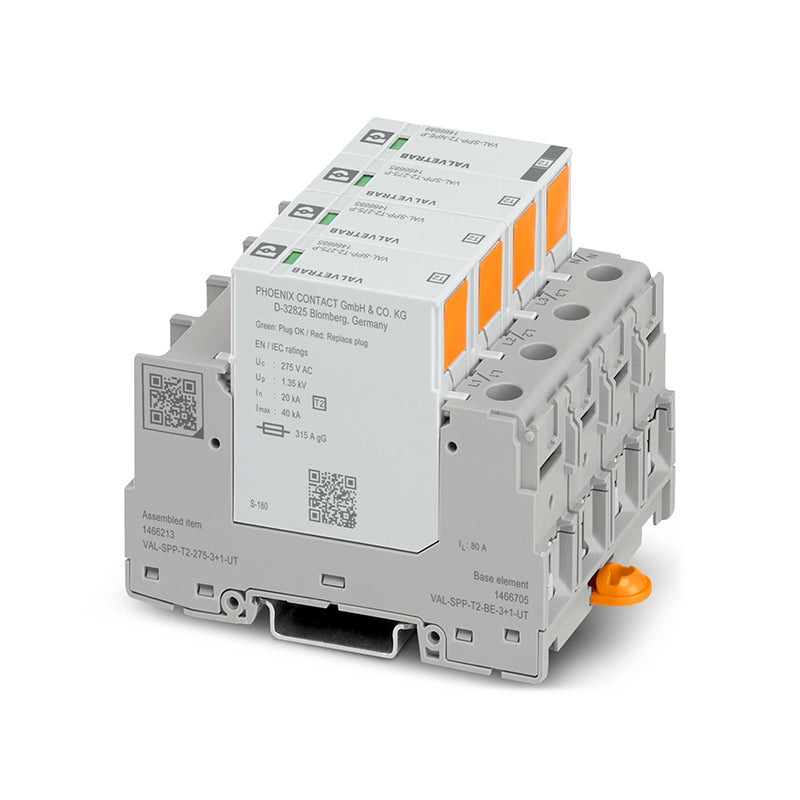

Le Phoenix Contact VAL-SPP-T2-275-3+1-UT/32 (référence 1791818) est un parafoudre (SPD) de Type 2 / Classe II avec modules de protection enfichables débrochables. Il est réalisé dans la configuration 3+1, conçue pour les réseaux triphasés à cinq conducteurs avec neutre et PE séparés (L1, L2, L3, N, PE), donc pour les systèmes TT et TN-S.
Il s'installe dans le tableau de distribution triphasé, en aval d'un éventuel parafoudre de Type 1, pour limiter les surtensions transitoires d'origine atmosphérique indirecte et celles engendrées par les manœuvres du réseau, protégeant l'électroménager, les appareils électroniques, les onduleurs et les armoires d'automatisme. Dans la configuration 3+1, les trois varistances de phase écoulent vers le neutre et un éclateur à gaz relie le neutre au conducteur de protection : on obtient ainsi un niveau de protection bas sans courant de fuite permanent vers la terre. Chaque trajet de protection est réalisé par une cartouche débrochable avec indicateur optique d'état, qui permet le remplacement du seul module épuisé sans intervenir sur le câblage.
Points forts
Modules de protection débrochablesLes cartouches de protection s'extraient de l'embase sans toucher au câblage, réduisant à quelques secondes le remplacement après un événement de décharge.
Configuration 3+1Trois varistances L-N plus un éclateur N-PE : schéma adapté aux réseaux TT et TN-S, avec un niveau de protection bas et aucun courant de fuite permanent vers la terre.
Type 2 / Classe IIProtection contre les surtensions induites par foudroiement indirect et par les manœuvres du réseau, à installer dans le tableau de distribution.
Uc 275 V CATension maximale de service permanent adaptée aux réseaux 230/400 V avec une tolérance de ±10 %.
Indicateur optique d'étatChaque module signale visuellement l'épuisement de la varistance et la nécessité de la remplacer.
Embase à bornes à vis généreusesL'embase accepte des sections élevées, compatibles avec les conducteurs de raccordement à faible impédance exigés par les parafoudres.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | 1791818 |
| Type d'appareil | Parafoudre (SPD) modulaire à modules enfichables, série VAL-SPP |
| Côté installation | Courant alternatif (CA) |
| Parafoudre (type) | Type 2 / Classe II |
| Configuration | 3+1 (L1, L2, L3, N, PE) pour réseaux TT et TN-S |
| Nombre de pôles / phases | Triphasé + neutre (4 modules) |
| Tension nominale du réseau | 240/415 V CA ±10%, 50/60 Hz |
| Tension maximale de régime permanent (Uc) | 275 V CA (L-N e L-PE), 305 V CA (N-PE) |
| Niveau de protection (Up) L-N | ≤ 1,35 kV |
| Niveau de protection (Up) N-PE | ≤ 0,5 kV |
| Courant nominal de décharge (In 8/20 µs) | 20 kA |
| Courant maximal de décharge (Imax 8/20 µs) | 40 kA |
| Modes de protection | L-N, L-PE, N-PE |
| Modules remplaçables | Oui, cartouches de protection débrochables |
| Signalisation | Indicateur optique d'état sur chaque module |
| Indice de protection | IP20 |
| Température de fonctionnement | De -40 °C à +85 °C |
| Montage | Rail DIN 35 mm |
| Dimensions | 71,5 × 96,6 × 71,2 mm |
| Poids | 0,43 kg |
| Normes | IEC 61643-11, EN 61643-11:2012+A11:2018 |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
