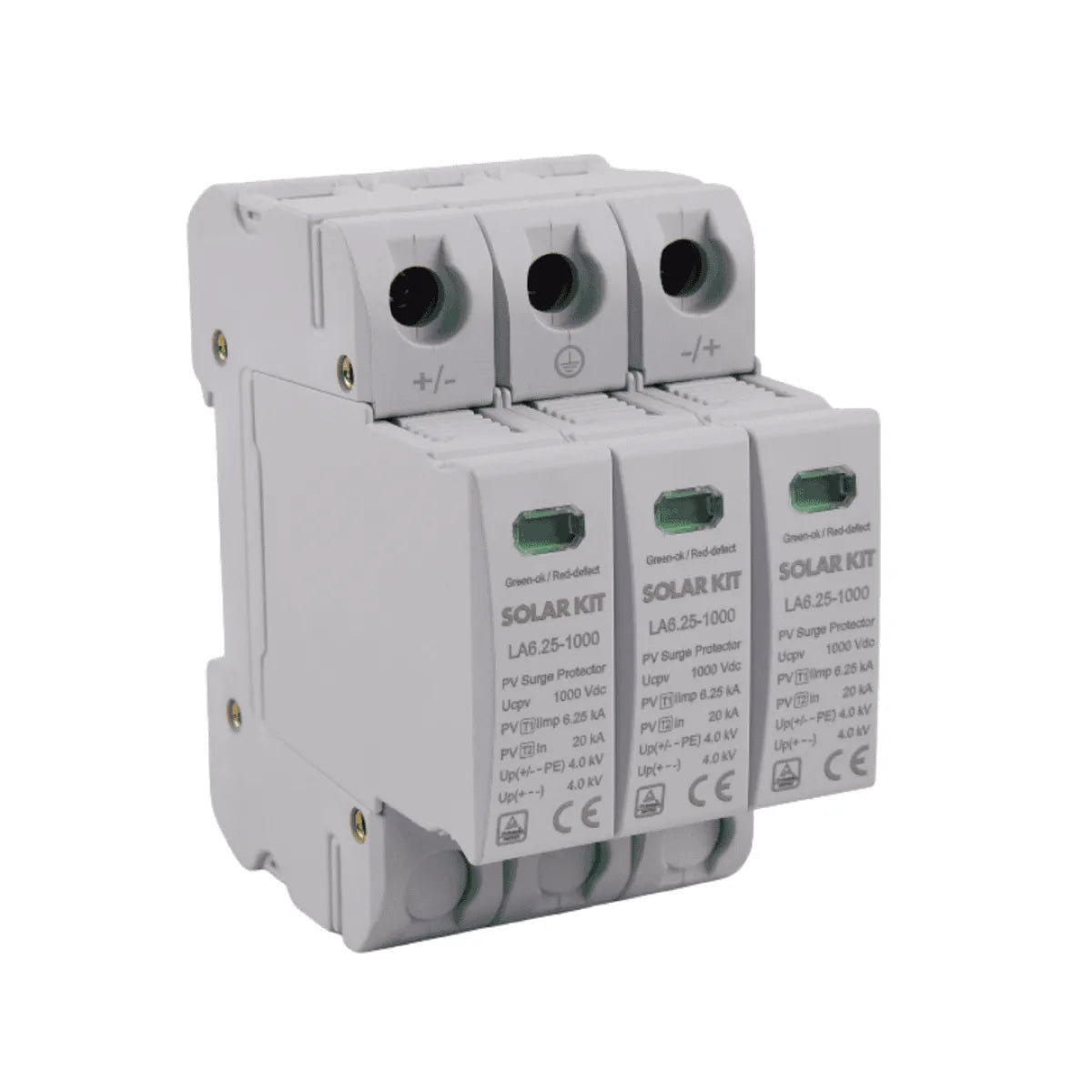

Parafoudre CC WattKit LA6.25-1000 1000 V 3 Pôles Type 2
Le parafoudre WattKit LA6.25-1000 est un dispositif de protection (SPD) pour le côté courant continu des installations photovoltaïques, dimensionné pour des tensions de système jusqu'à 1000 V CC. Son rôle est de dériver vers la terre les surtensions transitoires d'origine atmosphérique ou provenant du réseau avant qu'elles n'atteignent l'onduleur et les autres composants raccordés aux chaînes.
Il s'installe sur rail DIN dans un coffret de champ ou dans un boîtier de protection placé à proximité de l'onduleur, selon le schéma classique à trois pôles (+, PE, −) qui protège aussi bien en mode commun qu'en mode différentiel. Les cartouches sont débrochables et remplaçables et chacune dispose d'une fenêtre de signalisation optique : verte quand le dispositif est intact, rouge lorsque la cartouche est usée et doit être remplacée.
Points forts
Protection côté CC jusqu'à 1000 VTension maximale de régime permanent Ucpv de 1000 V CC, adaptée aux chaînes photovoltaïques résidentielles et du petit tertiaire.
Type 2 avec performance également de Type 1L'étiquette annonce un In (T2) de 20 kA et un Iimp (T1) de 6,25 kA par pôle.
Niveau de protection 4,0 kVUp de 4,0 kV aussi bien entre pôle et PE qu'entre les deux pôles actifs.
Exécution tripolaireSchéma +, PE, − sur trois modules DIN, pour la protection en mode commun et différentiel d'une chaîne.
Cartouches remplaçablesLes cartouches s'extraient sans démonter l'embase, ce qui réduit les temps de maintenance après un événement de décharge.
Signalisation optique d'étatIndicateur vert/rouge sur chaque pôle pour vérifier d'un coup d'œil l'intégrité du dispositif.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | ELE-WK-LA6.25-1000-3 |
| Type de dispositif | Parafoudre (SPD) pour photovoltaïque, côté CC |
| Classe d'essai | Type 2 (étiquette : également Type 1) |
| Nombre de pôles | 3 (+, PE, −) |
| Tension maximale de régime permanent Ucpv | 1000 V CC |
| Courant nominal de décharge In (Type 2) | 20 kA |
| Courant impulsionnel Iimp (Type 1) | 6,25 kA |
| Niveau de protection Up (pôle–PE) | 4,0 kV |
| Niveau de protection Up (pôle–pôle) | 4,0 kV |
| Signalisation | Indicateur optique vert (intact) / rouge (défaut) |
| Cartouches | Extractibles et remplaçables |
| Montage | Sur rail DIN, en armoire ou en coffret de champ |
| Marquage | CE |
| Dimensions | 90 × 80 × 55 mm |
| Poids | 0,55 kg |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
