Capteur d'Ensoleillement Soluzione Solare Sunmeter 2 Pro SM2-485PRO RS485 Modbus SunSpec
Capteur d'Ensoleillement Soluzione Solare Sunmeter 2 Pro SM2-485PRO RS485 Modbus SunSpec
Prix habituel
€544.05
Prix habituel
Prix soldé
€544.05
Prix unitaire
par
Impossible de charger la disponibilité du service de retrait
- Prix hors TVA : la taxe est calculée dans le panier selon le pays de livraison.
- Entreprises de l’UE : TVA 0 % avec un numéro de TVA valide au VIES — le champ apparaît au paiement, sous l’adresse de livraison.
- TVA réduite à 10 % sur le photovoltaïque et le stockage pour les clients en Italie : écrivez-nous avant la commande.
DISPONIBILITÉ
Produit disponible, quantité non suivie
Expédition
- Italie : 13 € pour les commandes jusqu’à 150 €, livraison gratuite au-delà de 150 €.
- Union européenne : 60 € par commande, sans seuil
Les tarifs s’appliquent au total du panier et sont confirmés au moment du paiement, où l’expédition hors UE est également calculée.
Livraison en 10-20 joursAccessoireSoluzione Solare
Capteur d'Ensoleillement Soluzione Solare Sunmeter 2 Pro SM2-485PRO RS485 Modbus SunSpec

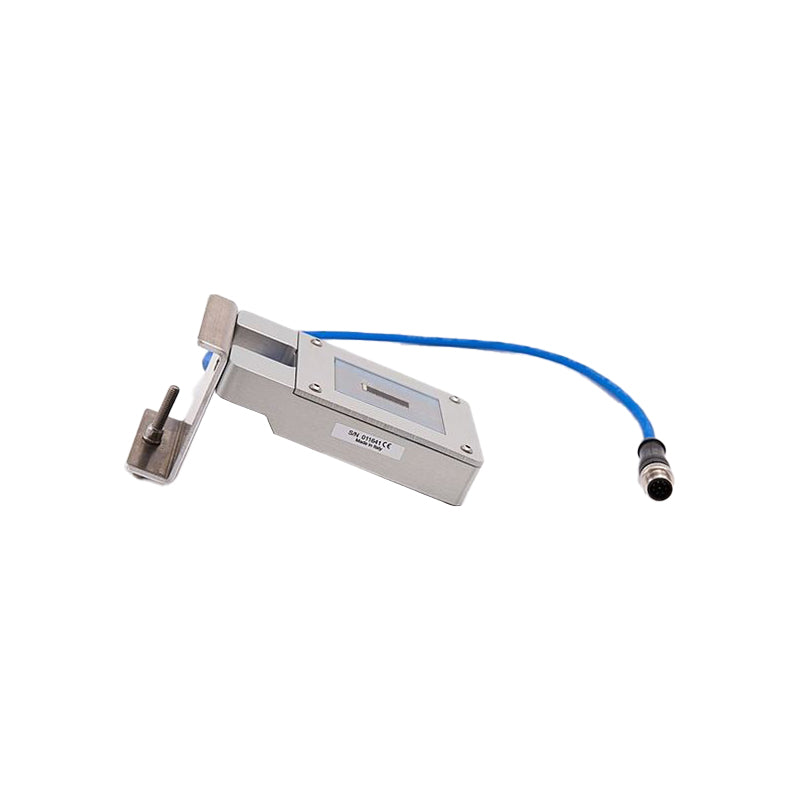

Le Sunmeter 2 Pro (SM2-485PRO) de Soluzione Solare est un solarimètre à cellule de référence qui mesure l'ensoleillement dans le plan des modules. Il utilise une cellule photovoltaïque monocristalline de haute qualité laminée avec un verre antireflet pour photovoltaïque, afin d'avoir la même réponse spectrale et angulaire que les modules de l'installation : c'est la donnée indispensable pour calculer le Performance Ratio et vérifier le rendement réel selon la norme IEC 61724-1.
Il s'installe coplanaire aux modules, sur la structure de support, au moyen de l'équerre de fixation fournie. La sortie est numérique RS485 avec protocole Modbus RTU conforme au standard SunSpec, ce qui permet de le raccorder directement aux data loggers et aux smart loggers des principaux fabricants d'onduleurs. Le raccordement s'effectue avec un connecteur M12 à 8 pôles IP67 sur un câble résistant aux UV de 50 cm ; l'alimentation est de 9–30 V cc avec protection contre l'inversion de polarité et le court-circuit. Le corps est en aluminium avec encapsulation en E.V.A. résistante aux UV. Le capteur intègre également la mesure de température et peut être associé à la sonde de température de module Temmeter et à l'anémomètre de la même famille.
Points forts
Cellule de référence monocristallineCapteur réalisé avec une cellule photovoltaïque monocristalline et un verre antireflet pour photovoltaïque : réponse spectrale et angulaire identique à celle des modules de l'installation.
Mesure 0 – 1500 W/m² avec précision ±2 %Plage de mesure conforme à la norme IEC 61724-1 avec une exactitude ≤ ±2 % et une réponse spectrale de 0,3 à 1,1 µm.
Sortie numérique SunSpecProtocole Modbus RTU sur RS485 conforme au standard SunSpec, pour un raccordement direct aux data loggers et smart loggers tiers.
Mesure de température intégréeIl relève également la température avec une exactitude ≤ ±0,5 °C, avec une plage de fonctionnement de −30 °C à +90 °C.
Construction pour l'extérieurCorps en aluminium avec encapsulation en E.V.A. résistante aux UV, connecteur M12 8 pôles IP67 et câble résistant aux UV de 50 cm.
Conforme aux normes du secteurConçu selon les normes IEC 60904-2, 60904-4, 60904-10 et IEC 61724-1:2021 pour la surveillance des performances des installations photovoltaïques.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | SM2-485PRO-SUNMETER PRO |
| Modèle | Soluzione Solare Sunmeter 2 Pro – SM2-485PRO |
| Fonction | Solarimètre à cellule de référence pour la mesure de l'irradiance dans le plan des modules |
| Plage de mesure de l'irradiance | 0 – 1.500 W/m² |
| Précision de l'irradiance | ≤ ±2 % |
| Réponse spectrale | 0,3 – 1,1 µm |
| Mesure de température | Précision ≤ ±0,5 °C |
| Communication | RS485, Modbus RTU conforme SunSpec |
| Connecteur | M12 8 pôles mâle IP67, câble résistant aux UV de 50 cm |
| Alimentation | 9 – 30 V cc, protégée contre l'inversion de polarité et les courts-circuits |
| Matériaux | Corps en aluminium, encapsulation en E.V.A. résistant aux rayons UV |
| Montage | Coplanaire aux modules, sur structure avec support de fixation |
| Température de fonctionnement | −30 °C … +90 °C |
| Normes | IEC 60904-2, IEC 60904-4, IEC 60904-10, IEC 61724-1:2021 |
| Dimensions | 70 × 114 × 22 mm (support de fixation exclu) |
| Poids | 0,36 kg |
Documentation
