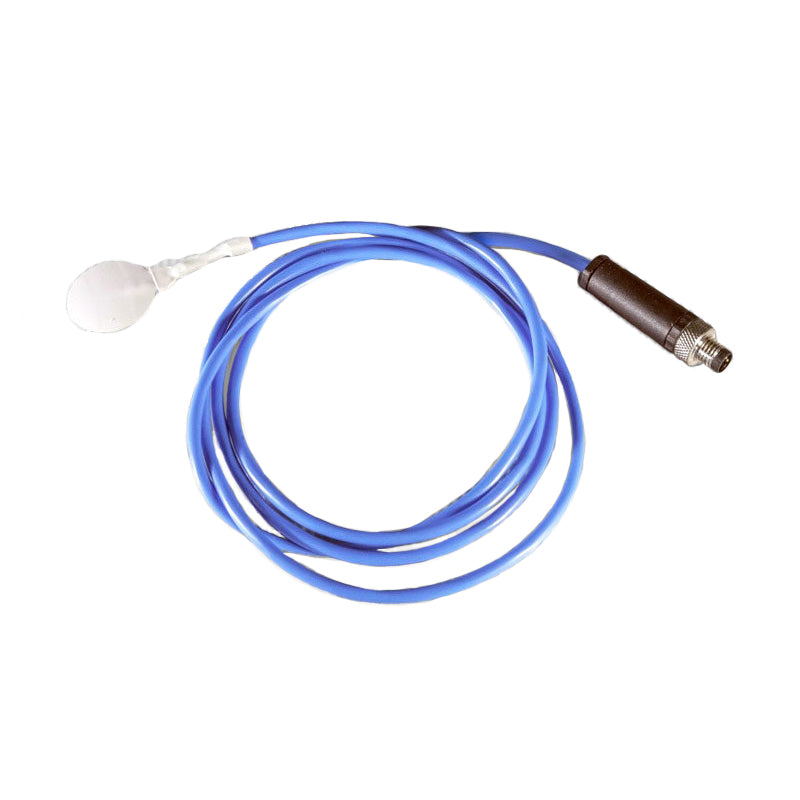

Capteur de Température Modules Soluzione Solare Temmeter TM3 PT100 Classe A
Le Temmeter TM3 avec sonde PT100 de Soluzione Solare est le capteur qui mesure la température de cellule du module photovoltaïque, donnée indispensable pour calculer le Performance Ratio de l'installation selon la norme IEC 61724-1 et pour distinguer une baisse de rendement due à la surchauffe d'une véritable panne.
Il se pose à l’arrière du module photovoltaïque grâce à l’adhésif intégré de 0,4 mm, adapté au collage sur tedlar et sur les plastiques à surface plane : il se place au droit d’une cellule non périphérique et à moins de 1,2 m du Sunmeter auquel il est raccordé. L’élément sensible est une PT100 de classe A noyée dans un boîtier en plastique blanc anti-choc, thermiquement neutre à l’ensoleillement direct ; la sortie est analogique résistive et elle est convertie en signal numérique Modbus par le Sunmeter ou par l’enregistreur auquel le capteur est associé.
Points forts
Sonde PT100 de classe AÉlément PT100 de classe A selon IEC 60751 et DIN 43760, précision ±0,25 °C.
Plage −40 à +120 °CCouvre toute l’amplitude thermique d’un module, du gel nocturne à la toiture en été.
Réponse rapideMoins de 5 secondes pour des variations d’au moins 2 °C.
Adhésif intégréPastille adhésive de 0,4 mm à coller directement sur le backsheet, sans support ni perçage.
Boîtier neutre à l’ensoleillementPlastique blanc anti-choc au comportement thermique neutre : il mesure la cellule, pas le soleil.
Câble blindé résistant aux UV1,25 m, 2 pôles, avec isolation externe, résistant aux hautes températures et aux UV.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | TM3-TEMMETER PT100 |
| Modèle | Soluzione Solare Temmeter – TM3 PT100 |
| Fonction | Mesure de la température du module photovoltaïque (température de cellule) |
| Type de capteur | Résistance thermique au platine PT100 classe A |
| Normes de référence | IEC 60751 (classe A), DIN 43760 (Kl. A) |
| Étendue de mesure | −40 °C … +120 °C |
| Précision | ±0,25 °C |
| Exactitude | ±0,3 |
| Temps de réponse | < 5 s pour des variations ≥ 2 °C |
| Sortie | Analogique, variation d’impédance PT100 (Δ ±0,3 °C) ; lecture numérique via le Sunmeter ou un enregistreur |
| Boîtier | Plastique blanc anti-choc, thermiquement neutre à l’ensoleillement direct |
| Fixation | Adhésif de 0,4 mm, pour collage sur tedlar et plastiques à surface plane |
| Dimensions de la sonde | Ø 25 mm, épaisseur moyenne 4,5 mm |
| Câble | 1,25 m, 2 pôles, blindé, isolation externe résistante aux hautes températures et aux UV |
| Connecteur | M8 2 pôles IP67 ou 3 fils libres (blanc-rouge) : à préciser à la commande |
| Distance maximale du pyranomètre | 1,2 m |
| Poids | 0,03 kg |
Documentation
PDFFiche techniqueDonnées techniques du fabricantPDFGuide d’installationBonnes pratiques de montage et de câblagePDFDéclaration CE de conformitéSoluzione Solare SrlL'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
