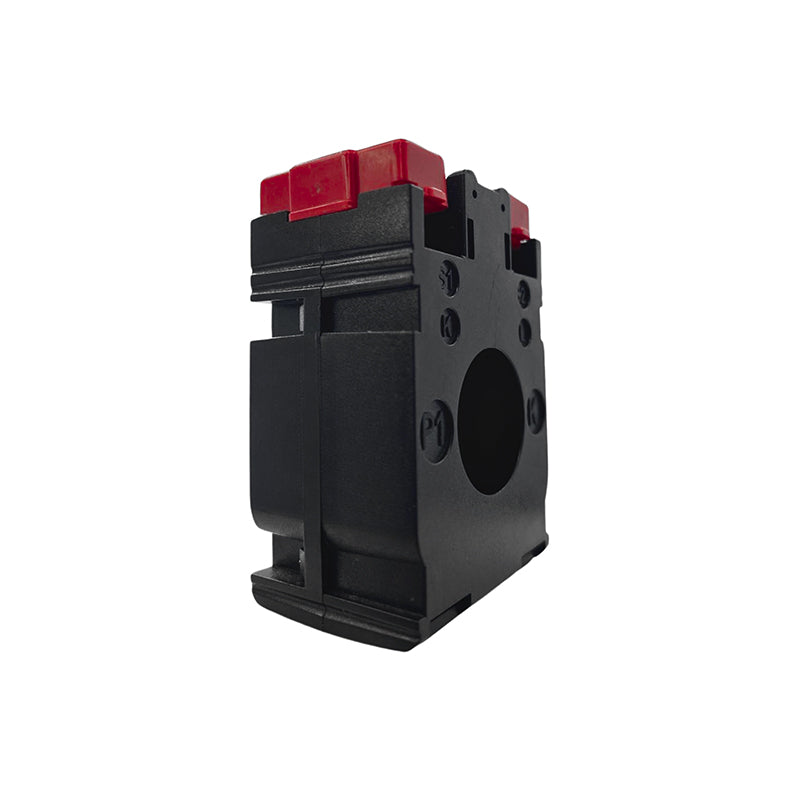

Transformateur de Courant SMone SM-CT20-100-5-05 100/5 A Classe 0,5 Ø 20 mm
Le SMone SM-CT20-100-5-05 est un transformateur de courant (TC) monophasé traversant de la série SM-CK20 avec un rapport de 100/5 A. Il réduit le courant de ligne à un signal secondaire de 5 A pour les compteurs d'énergie, les analyseurs de réseau, les régulateurs du cos φ et les compensateurs statiques SVG, permettant la mesure sur des circuits qui dépassent la portée directe des appareils.
L'installation s'effectue dans le tableau électrique en faisant passer le câble de phase ou la barre à travers la fenêtre de Ø 20 mm, sans interruption du circuit de puissance ; le secondaire se raccorde sur des bornes à vis protégées contre le contact direct. La classe 0,5 garantit la précision exigée par les systèmes de compensation et de suivi des consommations, tandis que le facteur de sécurité FS 5 protège l'appareil de mesure en aval.
Points forts
Rapport 100/5 AAdapté aux lignes jusqu'à 100 A, il fournit la sortie normalisée de 5 A exigée par les appareils de mesure de tableau.
Classe de précision 0,5Précision appropriée à la comptabilisation interne de l'énergie et au contrôle du facteur de puissance.
Fenêtre traversante de 20 mmLe conducteur ou la barre traverse le noyau sans sectionner le circuit ; clip DIN disponible en accessoire.
Puissance nominale 1,5 VAPrestation suffisante pour alimenter des compteurs, des analyseurs et des entrées de régulateurs SVG avec des câblages de longueur réduite.
Facteur de sécurité FS 5En cas de surintensité, la saturation du noyau limite le secondaire, protégeant les appareils raccordés.
Conforme CEI 61869-2Réalisé selon les normes CEI 60044-1 / CEI 61869-2, avec un essai d'isolement à 3 kV pendant 1 minute.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | 116051 |
| Modèle | SM-CT20-100-5-05 (série SM-CK20) |
| Type | Transformateur de courant traversant monophasé |
| Phases | 1 (monophasé) |
| Courant nominal primaire | 100 A |
| Courant nominal secondaire | 5 A |
| Rapport de transformation | 100/5 A |
| Type de mesure | Indirecte, avec transformateur de courant |
| Classe de précision | 0,5 |
| Puissance nominale secondaire | 1,5 VA |
| Facteur de sécurité | FS 5 |
| Diamètre de la fenêtre | 20 mm |
| Tension d'essai | 3 kV pendant 1 minute |
| Fréquence nominale | 50 / 60 Hz |
| Courant thermique de courte durée | Ith = 60 × In |
| Courant thermique permanent | 1,2 × In |
| Raccordement secondaire | Bornes à vis avec protection contre les contacts |
| Montage | Traversant sur câble ou barre ; clip pour rail DIN en option |
| Température de fonctionnement | -25 °C ... +85 °C |
| Normes | IEC 60044-1, IEC 61869-2, EN 61869-2, VDE 0414-1 |
| Dimensions | 44 × 65,5 × 31,5 mm |
| Poids | 0,2 kg |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
