Transformateur de Courant SMone SM-CT20-80-5-05 80/5 A Classe 0,5 Ø 20 mm

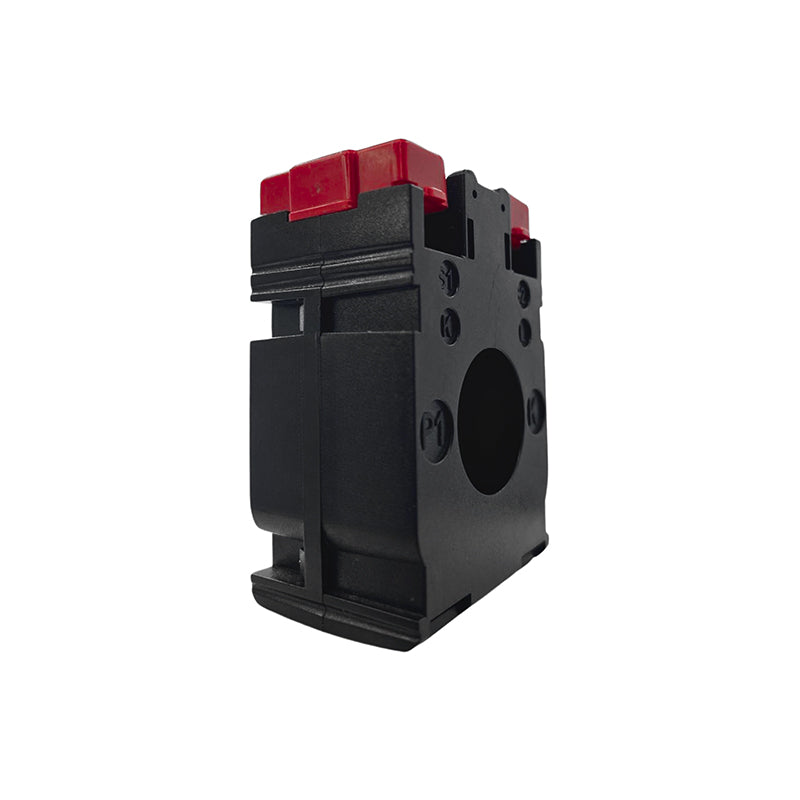

Le SMone SM-CT20-80-5-05 est un transformateur de courant (TC) monophasé traversant de la série SM-CK20, avec un rapport de transformation de 80/5 A. Il convertit le courant de ligne en un signal secondaire normalisé de 5 A, exploitable par les compteurs d'énergie, les analyseurs de réseau, les régulateurs du facteur de puissance et les compensateurs SVG qui nécessitent une mesure indirecte du courant.
Il s'installe dans le tableau électrique en faisant passer le conducteur de phase à travers la fenêtre de Ø 20 mm ; le secondaire se raccorde par bornes à vis protégées contre le contact accidentel. La classe de précision 0,5 le rend adapté aux mesures de facturation interne et de sous-comptage, tandis que le facteur de sécurité FS 5 protège les appareils en aval en limitant le courant secondaire en cas de forte surintensité au primaire.
Points forts
Rapport 80/5 ATransforme un courant de ligne jusqu'à 80 A en un signal secondaire standard de 5 A, compatible avec la quasi-totalité des appareils de mesure industriels.
Classe de précision 0,5Erreur de rapport contenue dans ±0,5 %, suffisante pour la comptabilisation interne de l'énergie et pour la régulation du facteur de puissance.
Montage traversant Ø 20 mmLa fenêtre de 20 mm permet le passage de câbles ou de barres sans interrompre le circuit ; le clip pour rail DIN est disponible en option.
Facteur de sécurité FS 5Limite le courant au secondaire en cas de surintensité au primaire, préservant les compteurs et les analyseurs raccordés.
Construction conforme CEI 61869-2Conçu selon les normes CEI 60044-1 / CEI 61869-2, avec une tension d'essai d'isolement de 3 kV pendant 1 minute.
Large plage de températureFonctionne de -25 °C à +85 °C, adapté également aux tableaux installés dans des locaux non climatisés.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | 116050 |
| Modèle | SM-CT20-80-5-05 (série SM-CK20) |
| Type | Transformateur de courant traversant monophasé |
| Phases | 1 (monophasé) |
| Courant nominal primaire | 80 A |
| Courant nominal secondaire | 5 A |
| Rapport de transformation | 80/5 A |
| Type de mesure | Indirecte, avec transformateur de courant |
| Classe de précision | 0,5 |
| Puissance nominale secondaire | 1,5 VA |
| Facteur de sécurité | FS 5 |
| Diamètre de la fenêtre | 20 mm |
| Tension d'essai | 3 kV pendant 1 minute |
| Fréquence nominale | 50 / 60 Hz |
| Courant thermique de courte durée | Ith = 60 × In |
| Courant thermique permanent | 1,2 × In |
| Raccordement secondaire | Bornes à vis avec protection contre les contacts |
| Montage | Traversant sur câble ou barre ; clip pour rail DIN en option |
| Température de fonctionnement | -25 °C ... +85 °C |
| Normes | IEC 60044-1, IEC 61869-2, EN 61869-2, VDE 0414-1 |
| Dimensions | 44 × 65,5 × 31,5 mm |
| Poids | 0,2 kg |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
