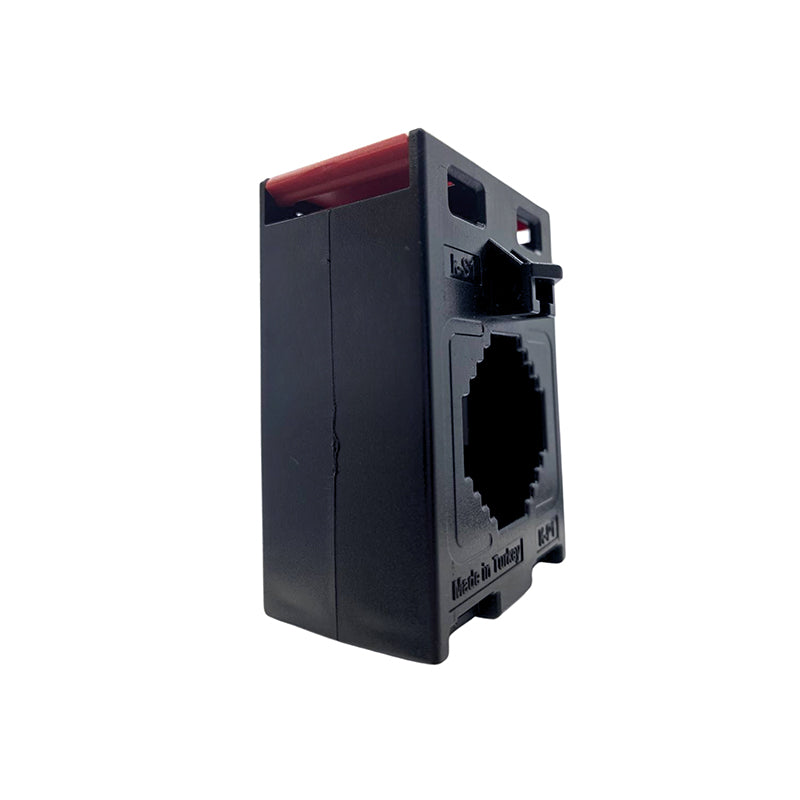

Transformateur de Courant SMone SM-CT30N-150-5-05 150/5 A Classe 0,5 Ø 26 mm
Le SMone SM-CT30N-150-5-05 est un transformateur de courant (TC) monophasé traversant de la série SM-TK30N, avec un rapport de transformation de 150/5 A et une fenêtre agrandie de Ø 26 mm. Il transforme le courant de ligne en un signal secondaire de 5 A destiné aux compteurs d'énergie, aux analyseurs de réseau, aux régulateurs du facteur de puissance et aux compensateurs statiques SVG.
Il se monte dans le tableau électrique en faisant passer le câble ou la barre de phase à travers le noyau : la fenêtre de 26 mm accueille les conducteurs de forte section typiques des lignes de 150 A. Le secondaire se raccorde à des bornes à vis avec protection contre le contact accidentel. La classe de précision 0,5 et le facteur de sécurité FS 5 garantissent des mesures précises et la protection des appareils en aval en cas de surintensité.
Points forts
Rapport 150/5 ACouvre les lignes jusqu'à 150 A en fournissant la sortie normalisée de 5 A exigée par les appareils de tableau.
Fenêtre traversante de 26 mmLe diamètre agrandi permet le passage de câbles de grosse section ou de barres sans interrompre le circuit de puissance.
Classe de précision 0,5Erreur de rapport dans ±0,5 % : adaptée au sous-comptage énergétique et aux systèmes de compensation automatique.
Facteur de sécurité FS 5Limite le courant au secondaire pendant les surcharges, préservant les compteurs et les analyseurs raccordés.
Bornes protégéesLe couvercle sur les bornes secondaires empêche le contact accidentel avec les parties sous tension pendant la maintenance du tableau.
Association aux compensateurs SVGC'est le TC prévu pour les compensateurs SMone SM-SVG, qui exigent des transformateurs avec un courant secondaire ne dépassant pas 5 A.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | 116052 |
| Modèle | SM-CT30N-150-5-05 (série SM-TK30N) |
| Type | Transformateur de courant traversant monophasé |
| Phases | 1 (monophasé) |
| Courant nominal primaire | 150 A |
| Courant nominal secondaire | 5 A |
| Rapport de transformation | 150/5 A |
| Type de mesure | Indirecte, avec transformateur de courant |
| Classe de précision | 0,5 |
| Puissance nominale secondaire | 2,5 VA |
| Facteur de sécurité | FS 5 |
| Diamètre de la fenêtre | 26 mm |
| Raccordement secondaire | Bornes à vis avec protection contre les contacts |
| Montage | Traversant sur câble ou barre |
| Normes | IEC 61869-2 / EN 61869-2 |
| Dimensions | 49 × 73 × 32,5 mm |
| Poids | 0,2 kg |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
