Transformateur de Courant SMone SM-CT30N-200-5-05 200/5 A Classe 0,5 Ø 26 mm

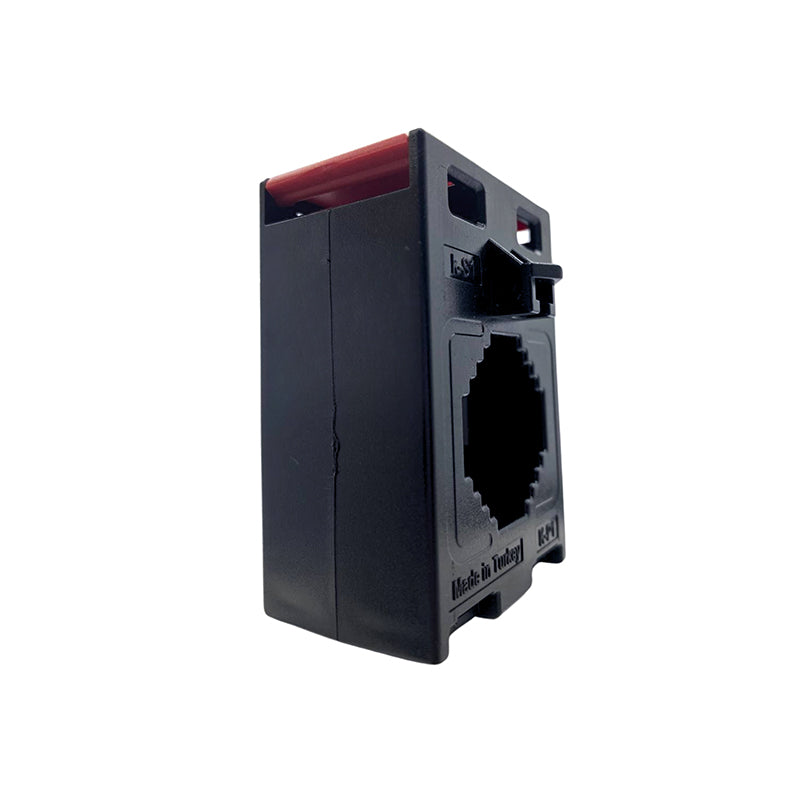

Le SMone SM-CT30N-200-5-05 est un transformateur de courant (TC) monophasé à passage de câble de la série SM-TK30N avec un rapport de 200/5 A et une fenêtre de Ø 26 mm. Il réduit le courant de ligne à un signal secondaire normalisé de 5 A, exploitable par des compteurs d'énergie, des analyseurs de réseau, des régulateurs de cos φ et des compensateurs statiques SVG.
Le TC s'installe dans le tableau électrique en faisant passer le conducteur de phase à travers le noyau, sans interrompre le circuit de puissance ; la fenêtre surdimensionnée accueille les câbles de forte section exigés par les lignes jusqu'à 200 A. Le raccordement du secondaire se fait sur des bornes à vis protégées contre les contacts. La classe 0,5 assure la précision nécessaire au comptage de l'énergie et à la compensation d'énergie réactive, tandis que le facteur de sécurité FS 5 protège les appareils en aval.
Points forts
Rapport 200/5 APermet la mesure de lignes jusqu'à 200 A avec des appareils dotés d'une entrée de courant standard de 5 A.
Fenêtre de passage de 26 mmAccueille des câbles de forte section ou des barres, sans avoir à sectionner le circuit lors de l'installation.
Classe de précision 0,5Précision adaptée au sous-comptage d'énergie, à l'analyse de réseau et à la régulation automatique du facteur de puissance.
Facteur de sécurité FS 5En cas de surintensité au primaire, la saturation du noyau limite la sortie et protège les appareils raccordés.
Bornes secondaires protégéesLe capot des bornes réduit le risque de contact accidentel lors des interventions dans le tableau.
Compatible avec les compensateurs SM-SVGRespecte l'exigence SMone d'un courant secondaire n'excédant pas 5 A pour les compensateurs statiques d'énergie réactive.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Code produit | 116053 |
| Modèle | SM-CT30N-200-5-05 (série SM-TK30N) |
| Type | Transformateur de courant traversant monophasé |
| Phases | 1 (monophasé) |
| Courant nominal primaire | 200 A |
| Courant nominal secondaire | 5 A |
| Rapport de transformation | 200/5 A |
| Type de mesure | Indirecte, avec transformateur de courant |
| Classe de précision | 0,5 |
| Puissance nominale secondaire | 2,5 VA |
| Facteur de sécurité | FS 5 |
| Diamètre de la fenêtre | 26 mm |
| Raccordement secondaire | Bornes à vis avec protection contre les contacts |
| Montage | Traversant sur câble ou barre |
| Normes | IEC 61869-2 / EN 61869-2 |
| Dimensions | 49 × 73 × 32,5 mm |
| Poids | 0,2 kg |
L'installation et le raccordement doivent être réalisés par du personnel qualifié, conformément aux normes en vigueur et à l'étude électrique de l'installation.
