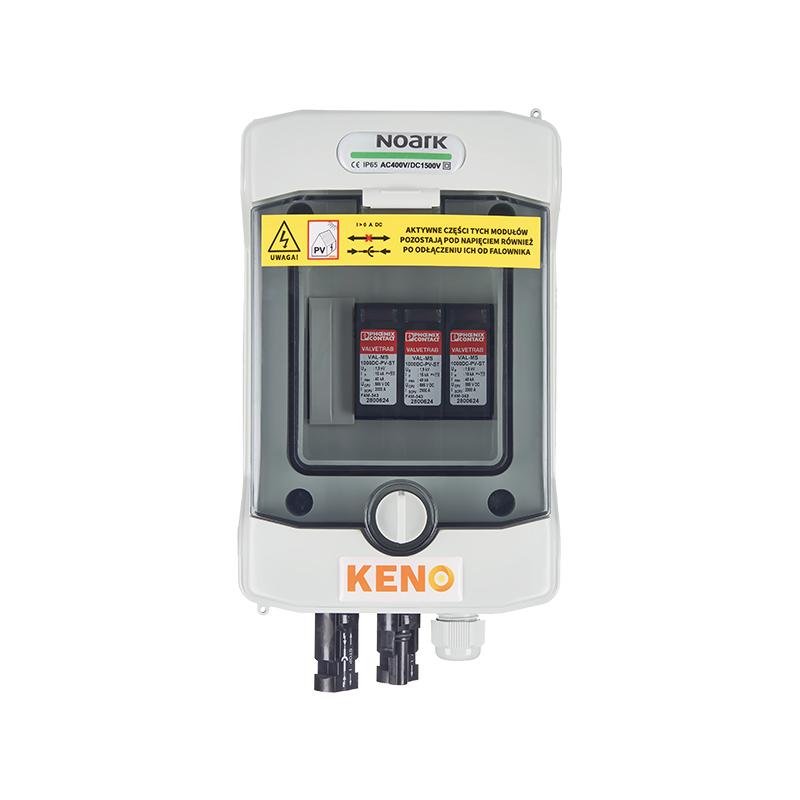

Quadro di Campo CC 1000 V con SPD Tipo 2 per 1 Stringa e 1 MPPT
Il quadro di campo in corrente continua si installa sul lato CC dell'impianto fotovoltaico, lungo il percorso dei cavi che collegano la stringa di moduli all'ingresso dell'inverter. Il suo compito è proteggere l'inverter e i moduli dalle sovratensioni che si propagano lungo le linee CC, che nel fotovoltaico sono particolarmente esposte perché corrono all'aperto e spesso su superfici estese.
All'interno è installato uno scaricatore di sovratensione (SPD) Phoenix Contact di Tipo 2 per fotovoltaico, dimensionato per una tensione di stringa fino a 1000 V CC e cablato per servire una stringa su un ingresso MPPT. Lo scaricatore limita gli impulsi indotti da fulminazioni indirette, mantenendo la tensione ai capi dell'ingresso dell'inverter entro un valore tollerabile dall'elettronica. Le connessioni sono realizzate con connettori MC4 Stäubli originali, per un collegamento rapido e sicuro alla stringa e all'inverter.
Punti di forza
Scaricatore FV di Tipo 2Lo scaricatore Phoenix Contact di Tipo 2 per fotovoltaico protegge l'ingresso CC dell'inverter dalle sovratensioni indotte da fulminazioni indirette.
Fino a 1000 V CCDimensionato per le tensioni di stringa degli impianti fotovoltaici residenziali e commerciali con inverter a 1000 V.
Una stringa, un MPPTConfigurazione dedicata a un singolo ingresso MPPT dell'inverter, la soluzione più comune negli impianti di piccola taglia.
Connettori MC4 Stäubli originaliLe connessioni di stringa usano connettori originali, testati e compatibili con la cavetteria fotovoltaica standard.
Involucro compatto IP65Cassetta da soli 128 mm di larghezza in plastica riciclabile priva di alogeni, a tenuta di polvere e getti d'acqua, resistente ai raggi UV.
Installazione immediataIl quadro è fornito cablato e collaudato: basta collegare i connettori di stringa e la messa a terra.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Tipo di quadro | Quadro di campo CC (quadro di stringa fotovoltaico) |
| Lato impianto | Corrente continua (CC) |
| Numero di stringhe FV | 1 |
| MPPT gestiti | 1 |
| Tensione massima FV | 1000 V CC |
| Scaricatore di sovratensione | SPD Phoenix Contact di Tipo 2 per fotovoltaico |
| Connessioni | Connettori MC4 Stäubli originali |
| Grado di protezione | IP65 |
| Resistenza agli urti | IK08 |
| Involucro | Materiale plastico riciclabile privo di alogeni, resistente ai raggi UV |
| Temperatura di esercizio | da -25 °C a +60 °C |
| Dimensioni | 128 × 201 × 120 mm |
| Peso | 0,95 kg |
| Normative | IEC 61439-1, IEC 61439-2; direttive LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE |
L'installazione e il collegamento devono essere eseguiti da personale qualificato secondo le norme CEI vigenti e il progetto elettrico dell'impianto.
